Toleransi Terbaik untuk Percetakan 3D Bata yang Serasi dengan LEGO

TL;DR Tentukur kadar aliran dahulu, kemudian gunakan pengembangan mendatar negatif (−0.10 hingga −0.18 mm bergantung pada pencetak anda). Jangan lupa untuk mengimbangi lubang anti-stud secara berasingan. Gunakan ABS atau ASA untuk rasa yang paling hampir dengan plastik sebenar yang serasi dengan bata. Jika bahagian yang anda perlukan tidak wujud sebagai fail, janakannya dengan Meshy.

Mendapatkan bahagian yang serasi dengan bata supaya klik seperti yang sepatutnya ialah salah satu cabaran paling memuaskan (dan paling mengecewakan) dalam pencetakan FDM desktop. Bata acuan suntikan kilang mengekalkan ketepatan dimensi hingga pecahan milimeter. Bambu Lab atau Ender 3 anda tidak melakukannya secara lalai, tetapi dengan beberapa pelarasan tetapan yang disasarkan, anda boleh mendapat daya cengkaman yang sangat memuaskan. Panduan ini memberikan langkah dan nombor yang tepat kepada anda. Dan jika bahagian yang anda perlukan belum wujud sebagai fail, Penjana Bahagian Bata AI Meshy boleh menghasilkan model yang sedia-stud daripada penerangan teks, walaupun kita akan bincangkan lebih lanjut tentang itu kemudian.

Mengapa Daya Cengkaman Ialah Masalah Toleransi

Bata acuan suntikan kilang dikekalkan pada toleransi ±0.01 mm, dan itulah sebabnya setiap stud berklik dengan daya yang sama. Sebaliknya, pencetak FDM biasanya berada pada ±0.1–0.2 mm tanpa penalaan. Jurang itu tidak kedengaran besar, tetapi geometri yang serasi dengan bata tidak mempunyai ruang untuknya: padanan gangguan yang menghasilkan daya cengkaman beroperasi pada perbezaan beberapa persepuluh milimeter. Ralat 0.2 mm pada stud sahaja sudah cukup untuk menukar klik yang kukuh menjadi goyangan longgar.

Geometri yang serasi dengan bata bergantung pada dua padanan gangguan: padanan stud-ke-anti-stud (stud bulat di atas menekan masuk ke dalam rongga di bahagian bawah bata di atasnya) dan padanan stud-ke-tiub (stud juga menekan pada silinder berongga yang memanjang ke bawah di bahagian tengah bata di bawahnya). Kedua-duanya memerlukan bahagian menjadi sedikit lebih besar daripada lubang yang ditekan masuk. Terlalu banyak gangguan dan ia tidak akan bersambung; terlalu sedikit dan ia akan terlerai.

Nombor utama untuk disasarkan pada FDM ialah:

Diameter luar stud ialah nombor tunggal yang paling penting. Stud pada 4.95 mm tidak akan bersambung; stud pada 4.65 mm akan tercabut kerana beratnya sendiri. Mendapatkan stud dan anti-stud yang betul bersama-sama ialah apa yang menghasilkan klik yang memuaskan itu.

Dua daripada nombor tersebut, OD stud dan ID anti-stud, dikawal oleh tetapan slicer yang berbeza dan berfungsi dalam arah yang bertentangan. Langkah di bawah menanganinya mengikut urutan yang betul: kadar aliran dahulu (supaya asas anda stabil), kemudian ofset perimeter luar (untuk mencapai OD stud), kemudian pampasan lubang (untuk mencapai ID anti-stud).

Langkah 1: Tentukur Kadar Aliran Anda Dahulu

Kebanyakan panduan terus melompat kepada pengembangan mendatar, tetapi itu satu kesilapan. Kadar aliran dan pengembangan mendatar kedua-duanya mempengaruhi dimensi luar, dan jika kadar aliran anda tersasar, tiada jumlah pampasan XY yang akan memberikan hasil yang stabil dan boleh diulang. Anda akan melaraskan pembetulan yang hanya berfungsi untuk satu gelendong filamen sahaja.

Ujian kiub dinding tunggal

Cetak kiub dinding tunggal 20 × 20 mm (satu perimeter, tiada infill, tiada lapisan atas/bawah) dan ukur ketebalan dinding di empat tempat dengan angkup. Sasarkan 0.40 mm ± 0.02 mm untuk muncung 0.4 mm. Laraskan kadar aliran (pengganda penyemperitan) naik atau turun sehingga dinding diukur dengan betul, dan simpan hasilnya mengikut jenama filamen. Hanya selepas itu anda patut beralih kepada pengembangan mendatar.

Langkah 2: Tetapkan Pengembangan Mendatar Secara Tepat

Setiap slicer utama mempunyai offset yang mengecilkan atau membesarkan perimeter luar secara seragam. Dalam Bambu Studio / Orca Slicer ini ialah X-Y Contour Compensation (Process → Quality → Precision), Cura memanggilnya Horizontal Expansion (tetapan Shell), dan PrusaSlicer memanggilnya XY Size Compensation (Print Settings → Advanced). Untuk bahagian yang serasi dengan bata, anda hampir sentiasa memerlukan nilai negatif untuk menurunkan diameter stud ke dalam julat sasaran.

Offset permulaan mengikut pencetak

Tetapan Bowden memerlukan offset yang lebih besar kerana jarak tiub tambahan memperkenalkan lebih banyak variasi tekanan, menyebabkan perimeter menjadi sedikit lebih lebar.

Mengulang pelarasan daripada offset permulaan

Masukkan nilai jadual sebagai cetakan pertama anda, kemudian ulang pelarasan: cetak bata penentukuran 1×2 (cari "stud calibration" di Printables), ukur OD stud dengan angkup, dan laraskan offset dalam kenaikan 0.02 mm sehingga anda berada dalam tetingkap 4.75–4.85 mm. Akhiri dengan ujian padanan fizikal, kerana angkup tidak menangkap bagaimana keanjalan garisan lapisan mempengaruhi cengkaman sebenar.

Langkah 3: Pampas Anti-Stud Secara Berasingan

Inilah langkah yang kebanyakan panduan langkau, dan sebab mengapa bata yang ukurannya betul di bahagian atas masih tidak dapat “klik” dengan baik.

Mencari pampasan lubang dalam slicer anda

Pencetak FDM cenderung mencetak lubang dalaman lebih kecil daripada reka bentuk, arah yang bertentangan daripada stud. Anti-stud ialah lubang, jadi ia memerlukan pengembangan positif manakala stud memerlukan pengembangan negatif. Cari tetapan ini dalam slicer anda: Bambu Studio / Orca Slicer mempunyai XY Hole Compensation di bawah tab Precision yang sama; Cura mempunyai Hole Horizontal Expansion yang berasingan; PrusaSlicer menggunakan XY Size Compensation hanya pada kontur, jadi lubang mungkin memerlukan kelegaan manual dalam fail reka bentuk.

Mulakan dengan +0.05 hingga +0.10 mm untuk pampasan lubang dan sasarkan diameter dalaman anti-stud 4.90–5.00 mm. Jika anti-stud masih dicetak terlalu ketat selepas pelarasan, semak bilangan dinding, kerana 3+ perimeter boleh menyempitkan geometri dalaman pada ciri kecil.

Tetapan Lain yang Memperkemas Hasil

Dengan kadar aliran dan offset XY ditala dengan baik, tetapan ini menentukan sama ada pencetak anda boleh melaksanakan nombor tersebut secara konsisten, terutamanya pada ciri silinder kecil seperti stud.

Kelajuan dinding luar lebih penting daripada yang dijangka oleh kebanyakan orang. Tetapkan kepada 25–30 mm/s tanpa mengira kelajuan cetakan keseluruhan; perimeter yang lebih perlahan menghasilkan silinder stud yang lebih bulat dan lebih bersih. Padankan ini dengan kedudukan seam ditetapkan kepada "Rear" untuk menjauhkan titik mula/henti lapisan daripada permukaan stud, kerana rabung kecil akan menjejaskan padanan.

Bilangan dinding hendaklah sekurang-kurangnya 3. Pada lebar garisan 0.4 mm, tiga dinding memberikan ketebalan keseluruhan ~1.2 mm, hampir dengan spesifikasi ~1.5 mm pada bata standard. Ketinggian lapisan pada 0.16 mm (berbanding 0.20 mm lalai) menghasilkan permukaan stud yang jauh lebih licin. Ini berbaloi dengan masa cetakan tambahan untuk kelompok siap, tetapi tidak diperlukan untuk cetakan penentukuran.

Memilih Filamen yang Betul

Pilihan bahan mempengaruhi rasa cengkaman dan berapa banyak pengecutan yang perlu anda pampas. Offset yang anda tala di atas adalah khusus kepada filamen, jadi menukar jenama atau jenis bahan bermakna anda perlu menjalankan semula penentukuran.

PLA dan PETG

PLA ialah bahan yang sesuai untuk penentukuran: dimensi yang boleh diramal, lekatan katil yang mudah, dan daya cengkaman yang baik. Had utamanya ialah rayapan di bawah beban berterusan, jadi binaan struktur jangka panjang mungkin menjadi longgar dari semasa ke semasa. PETG sedikit lebih fleksibel, menjadikan bata lebih mudah dipisahkan tetapi mengurangkan daya pegangan, yang bagus untuk binaan yang perlu kerap dibuka.

ABS dan ASA

ABS dan ASA paling hampir dengan kekakuan plastik asal yang serasi dengan bata dan memberikan cengkaman paling kukuh serta tahan lama, tetapi kedua-duanya memerlukan penutup. Cetak pada 240–250 °C dengan katil 100 °C.

Satu perkara yang perlu diperhatikan: ABS mengecut kira-kira 2–3× lebih banyak daripada PLA. Ofset pengembangan mendatar yang telah anda tetapkan tidak akan dipindahkan antara bahan. Jalankan semula kiub penentukuran apabila bertukar bahan, dan jangkakan pampasan lubang juga memerlukan nilai positif yang lebih besar dengan ABS.

Pilih Fail yang Betul, atau Janakan Satu

Sebelum anda membuka slicer, fail yang anda pilih (atau jana) menetapkan asas untuk berapa banyak kerja pampasan yang anda perlukan. Fail yang dilabel "direka untuk percetakan 3D," "sedia FDM," atau "daya cengkaman diuji" di Printables atau Thingiverse biasanya sudah mempunyai kelegaan terbina oleh penciptanya, jadi baca tetapan yang disyorkan sebelum menggantikannya dengan ofset anda sendiri. Fail yang dieksport terus daripada CAD pada dimensi nominal bergantung sepenuhnya pada slicer anda untuk mendapatkan padanan yang betul, yang bermaksud anda perlu menjalankan urutan penentukuran penuh di atas.

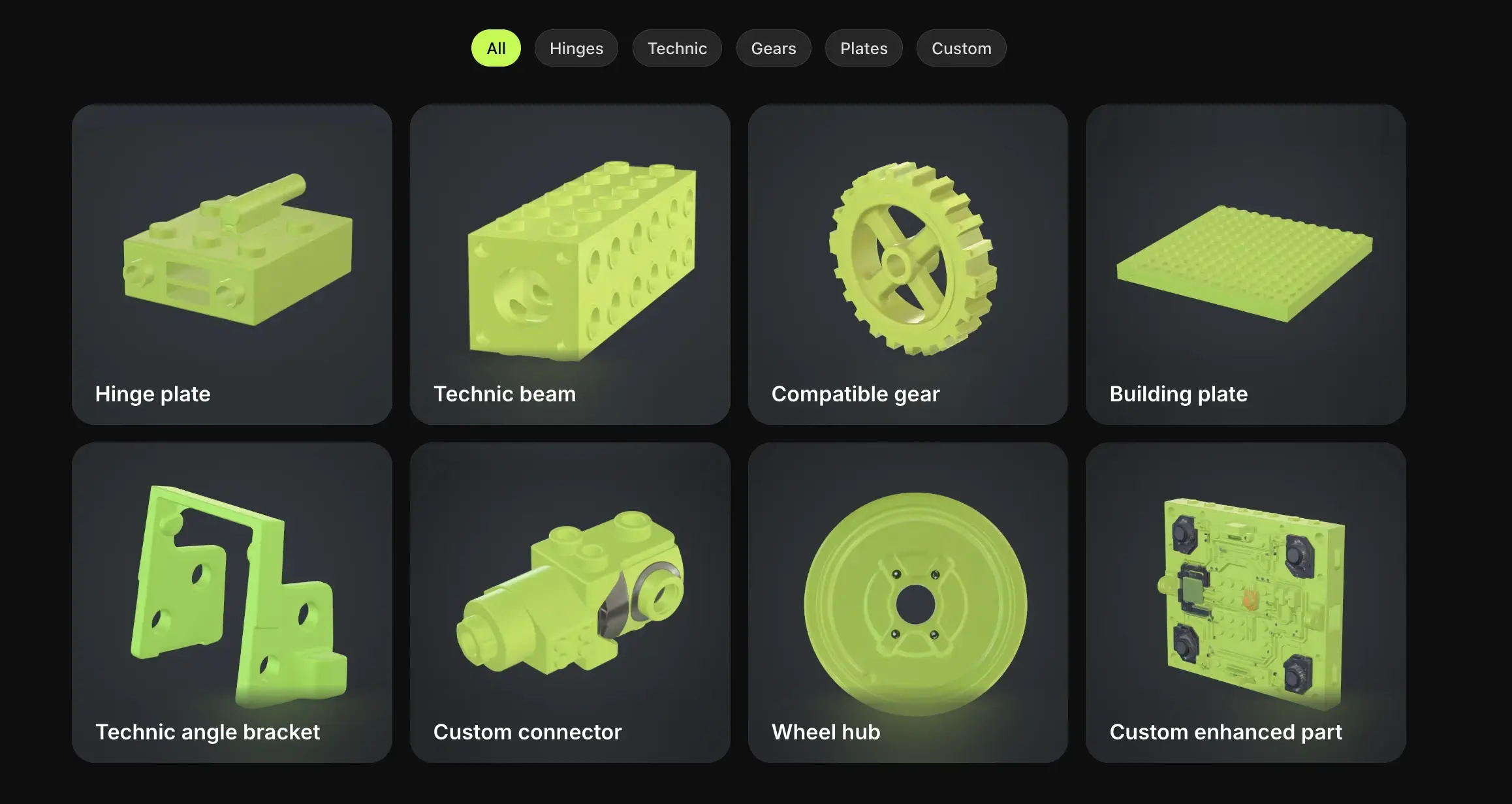

Apabila bahagian yang anda perlukan memang tidak wujud, sama ada elemen yang telah dihentikan pengeluarannya, rasuk gaya Technic tersuai, engsel dengan geometri unik, atau penyambung yang tiada dalam mana-mana katalog, Meshy's AI Brick Parts Generator mengisi jurang tersebut. Huraikan komponen dalam teks atau muat naik imej rujukan, dan Meshy menjana model 3D serasi bata lengkap dengan geometri stud yang betul dalam kira-kira seminit, tanpa memerlukan kemahiran pemodelan. Eksport sebagai STL atau 3MF, masukkannya ke dalam slicer anda dengan tetapan yang telah ditentukur daripada panduan ini, dan anda boleh beralih daripada "bahagian ini tidak wujud" kepada memegangnya di tangan anda dalam masa kurang daripada sejam.

Senarai Semak Penentukuran

1. Kadar aliran: cetak kiub satu dinding, ukur ketebalan dinding, sasarkan 0.40 mm ± 0.02 mm sebelum melaraskan apa-apa yang lain
2. Pengembangan mendatar: masukkan ofset permulaan untuk pencetak anda, ulang dalam kenaikan 0.02 mm sehingga OD stud berada pada 4.75–4.85 mm
3. Pampasan lubang: gunakan +0.05 hingga +0.10 mm secara berasingan; sasarkan ID anti-stud 4.90–5.00 mm
4. Kelajuan dinding luar: 25–30 mm/s, kedudukan seam ditetapkan kepada Rear
5. Ketinggian lapisan & bilangan dinding: ketinggian lapisan 0.16 mm, minimum 3 dinding untuk cetakan akhir
6. Menukar filamen: jalankan semula langkah 1–3 setiap kali anda menukar jenis bahan
